Misure complete di sistemi elettrici

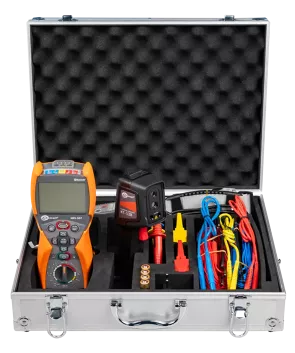

Un set di strumenti di misura con accessori. Il set comprende:

Le capacità

MPI-502F | Misura dei parametri dell’anello di corto-circuito LOOP.
MPI-502F | Test sugli interruttori RCD di tipo AC e A.
MPI-502F • MIC-10 | Misura della continuità delle connessioni di protezione ed equipotenziali con corrente di prova 200 mA.
MIC-10 | Misura della resistenza di isolamento con tensioni fino a 1000 V.
CMP-200F | Misura di tensione, corrente, resistenza, capacità.

MPI-502F

Tester multifunzione dei parametri delle installazioni elettriche

Misura dei parametri dell’anello di corto-circuito LOOP

Misura dell’impedenza LOOP di corto-circuito su reti elettriche con tensione nominale: 220/380 V, 230 V/400 V, 240 V/415 V e frequenza 45…65 Hz, campo operativo di tensione: 180…460 V
Indicazione della resistenza R dell’anello di corto-circuito e della reattanza X dell’anello di corto-circuito
Misura dell’impedenza LOOP di corto-circuito con corrente di prova 15 mA, senza intervento dell’interruttore di protezione RCD
Massima corrente di prova: 7,6 A (a 230 V), 13,3 A (a 400 V)

Test sugli interruttori RCD di tipo AC e A

Test su interruttori differenziali di tipo Generale, Ritardati e Selettivi con corrente di prova nominale di 10, 15, 30, 100, 300, 500 mA
Misura della corrente di intervento IA e del tempo di intervento t_A per correnti 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
Misura della resistenza di terra R_E e della tensione di contatto UB senza intervento del dispositivo RCD
Funzione estesa AUTO per la misura su RCD, con la possibilità di misurare il parametro Z_L-PE con bassa corrente di prova
Misura contemporanea di I_A e t_A durante un singolo intervento RCD

Misura della continuità delle connessioni di protezione ed equipotenziali con corrente di prova 200 mA

Misura della continuità delle connessioni di protezione con corrente di prova ±200 mA secondo EN 61557-4
Auto-calibrazione della resistenza dei cavi di prova - può utilizzare cavi di qualsiasi tipo
Misura di resistenza a bassa corrente, con segnalazione acustica

MIC-10

Misuratore della resistenza di isolamento

Misura della resistenza dell’isolamento

Tensioni di prova scelte dalla gamma 50...1000 V: 50, 100, 250, 500, 1000 V.
Visualizzazione continua della resistenza dell’isolamento e della corrente di dispersione misurata.
Azzeramento automatico della capacità dell’impianto misurato dopo la conclusione della misura della resistenza dell’isolamento.
Segnalazione acustica di intervalli da 5 secondi, che facilita la registrazione delle caratteristiche temporali.
Corrente di prova 1 mA.
Protezione della misura dell’impianto sotto tensione.

Funzioni di misura

Misura della resistenza dell’isolamento:
- con il metodo a due e tre fili,
- misura della capacità durante la misurazione R_ISO.
Misura della continuità del circuito a bassa tensione con ≥200 mA (R_CONT).
Misura della resistenza a bassa tensione (R_X).

Funzioni aggiuntive del misuratore

CMP-200F

Misuratore a forcella per la corrente AC

Caratteristiche
