Обнаруживайте провода и кабели

Трассопоисковая система для проводов и кабелей Sonel LKZ-720 - это комплект, состоящий из генератора LKN-720 (4 шт.) и приемника LKO-720. Система предназначена для поиска кабелей и другой подземной инфраструктуры. Комплект LKZ-720 позволяет обнаруживать как металлические (кабели), так и не проводящие ток объекты (трубы ПВХ, бетонные и т.п.). Трассоискатель в основном предназначен для использования, в том числе в энергетической отрасли и обслуживании сетей.

Система ЛКЗ позволяет работать с 4 передатчиками одновременно. Работа системы в режиме нескольких передатчиков позволяет точно локализовать разрывы в установке и идентифицировать отдельные жилы в кабеле.

Основные характеристики

Обнаружение местоположения проводов и кабелей под напряжением и без него
Трассировка кабеля
Отслеживание маршрутов токопроводящих труб сетей водоснабжения или теплотрасс
Плавное и точное отслеживание объекта
Режим обнаружения фазы
Работа в широком диапазоне номинального напряжения - до 500 В RMS
Пять режимов работы трассоискателя - напряжение, ток, ток-напряжение, мощность и с использованием клещей
Точное определение местоположения благодаря дополнительным аксессуарам, таким как контактный зонд или бесконтактные измерительные клещи

Специальные функции

LKO-720

Совместная работа приемника одновременно с макс. 4 генераторами, для обнаружения места обрыва или идентификации кабеля.
Прием от генератора LKN-720 информации о его статусе.
Функция 3D - определение направления протекания тока.
Светодиодный фонарик.
Гнездо для наушников.
Обновление программного обеспечения по USB.
Подсветка экрана для работы в темноте.

LKN-720

4 кода генерируемого сигнала.
Передача информации о настройках генератора и степени зарядки его аккумулятора.
Измерение напряжения на объекте до 500 В RMS.
Три уровня усиления.
Выбор режимов работы автоматически или вручную.
Подсветка экрана для работы в темноте.

Применение

Обнаружение и трассировка проводов в потолках, стенах и полах

Отвечая потребностям клиентов, LKO-720 оснащен специально спроектированной 3D антенной, которая увеличивает точность обнаружения проводов. Определение направления прокладки проводов в бетоне толщиной до 5 см уже не является проблемой.

Работа с несколькими генераторами

Система LKZ может работать одновременно с 4 генераторами. работа ситстемы в режиме с несколькими генераторами позволяет точно обнаружить место обрыва в электропроводке и идентифицировать отдельные жилы в проводе или кабеле в траншее.

Поиск розеток и разъемов в зданиях

Вырабатываемые генератором LKN-720 импульсы, имеют специальную частоту, которая позволяет обнаружить и идентифицировать розетки в цепях под напряжением и без него.

Идентификация предохранителей в электрическом распределительном щите

Благодаря точному датчику в LKO-720 и дополнительным зондам (контактному и бесконтактному), можно просто и быстро идентифицировать предохранители отдельных цепей.

Отслеживание трассы кабельных каналов без доступа извне

LKO-720 вместе с клещами C-8 в токовом или другом режиме возбуждения тока, позволяет идентифицировать провод, благодаря токовому сигналу.

Бесконтактное обнаружение проводов под напряжением

LKO-720 позволяет точно отслеживать провода под напряжением, как на воздухе, так и в бетоне, без использования дополнительных зондов.

Дополнительные области применения

обнаружение обрывов в кабелях и проводах
обнаружение места замыкания между проводами
трассировка экранированных кабелей
трассировка кабелей в металлических каналах
трассировка подземных кабелей
трассировка водопроводных, канализационных труб и теплотрасс с помощью дополнительного зонда

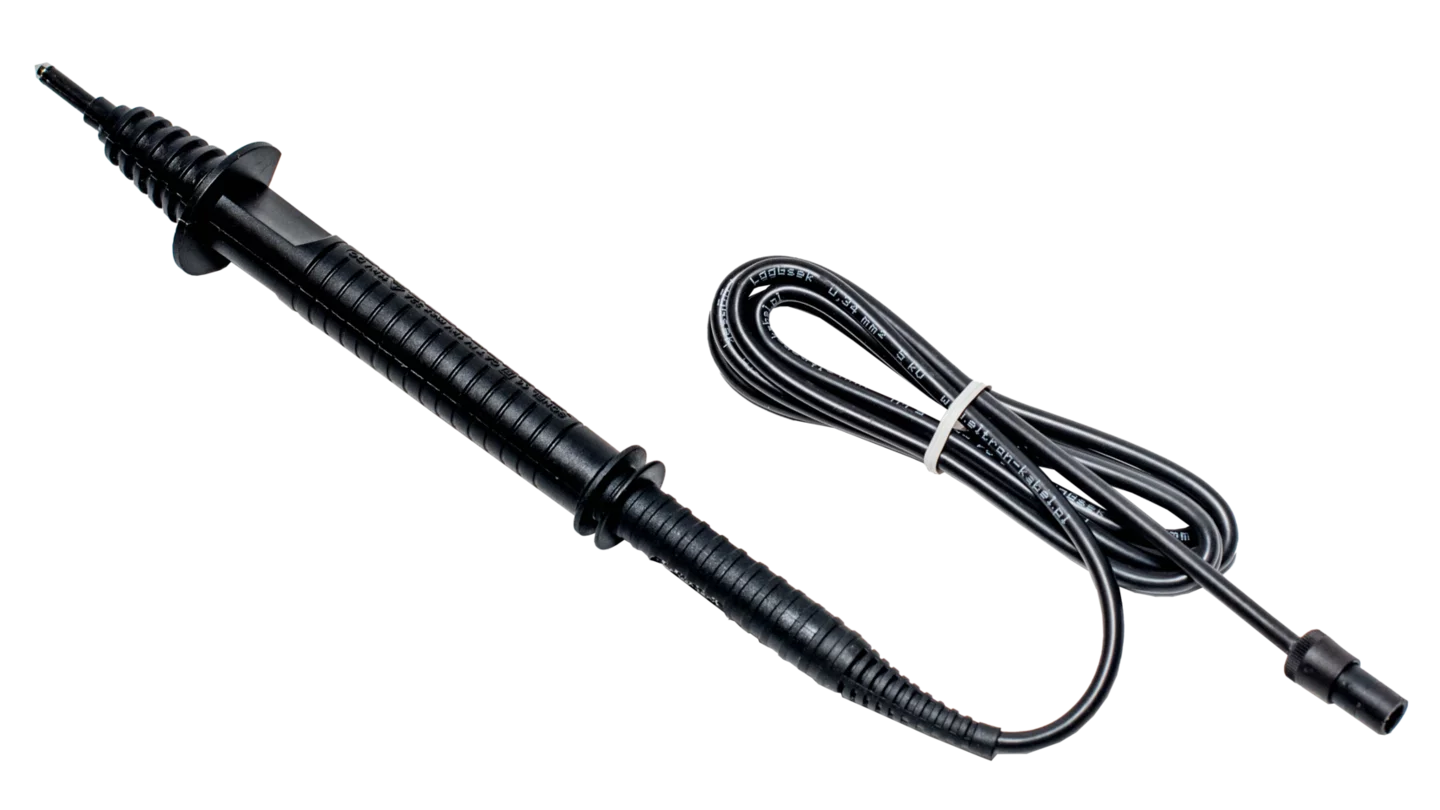

Contact probe
