Регистрация и диагностика в любых условиях

Устойчивый к любым условиям анализатор качества электроэнергии Sonel PQM-700 - это эффективный прибор для анализа и регистрации параметров электрической сети. Основанный на передовых технологиях, анализатор качества электропитания Sonel PQM-700, демонстрирует эффективность при измерении, анализе и регистрации параметров сетей энергоснабжения 50/60 Гц. Он находит применение также при контроле качества электрической энергии в соответствии с европейским стандартом EN 50160 и Постановлением министра экономики от 4 мая 2007 года по вопросу детальных условий работы энергосистемы. Расширенные измерительные возможности данного анализатора будут оценены широким кругом пользователей, которым требуется портативноый прибор для контроля качества электроэнергии. Sonel PQM-700 соответствует требованиям стандарта IEC 61000 для анализаторов класса S, связанных с погрешностями измерения и методами измерения. Данная модель анализатора направлена на тех пользователей, которым не нужен анализатор класса A, так как PQM-700 обеспечивает всестороннее измерение параметров качества электропитания по классу S согласно стандарту IEC 61000-4-30.

Особенности

4 входа тока, физическое измерение тока в нейтральном проводе.
Регистрация до 1100 параметров, регистрация средних, максимальных, минимальных и мгновенных значений.
Регистрация на соответствие польскому регламенту энергосистемы.
Встроенный нагреватель, возможность стабильной работы при низких температурах до -20ºC.
Встроенный аккумулятор, автономность работы анализатора (мин. 6 часов).
Герметичность корпуса IP65, возможность работы в дождь, снег, при высокой влажности

Измеряемые параметры

Напряжения L1, L2, L3, N (четыре измерительных входа) – средние, минимальные, максимальные и мгновенные значения в диапазоне до 760 В, возможность работы с трансформаторами напряжения.
Токи L1, L2, L3, N (четыре измерительных входа) – средние, минимальные, максимальные и мгновенные значения в диапазоне до 6 кА (в зависимости от используемых токовых клещей), возможность работы с трансформаторами тока.
Коэффициенты пиковых значений тока (CFI) и напряжения (CFU).
Частота в диапазоне 40 Hz – 70 Гц.
Активная (P), реактивная (Q), полная (S) мощности и мощность искажения (D), вместе с определением характера реактивной мощности (емкостный, индуктивный).
Расчет реактивной мощности методом Budeanu и IEEE 1459.
Активная (E_P), реактивная (E_Q), полная (E_S) энергия.
Коэффициент мощности (Power Factor), cosφ, tgφ.
Гармоники до 40-й в напряжении и токе.
Коэффициент гармонических искажений THD для тока и напряжения.
Кратковременная (P_ST) и длительная (P_LT) дозы фликера.
Несимметрия напряжений (соответствуе требованиям IEC 61000-4-30 класса S) и токов.
Регистрация событий для тока и напряжения вместе с осциллограммами и графиками RMS_1/2 периода.
Все параметры регистрируются в соответствии с классом S стандарта IEC 61000-4-30.

Поддерживаемые типы сетей

С номинальной частотой 50/60 Гц
С номинальным напряжением: 64/110 В; 110/190 В; 115/200 В; 120/208 В; 127/220 В; 133/230 В; 220/380 В; 230/400 В; 240/415 В; 254/440 В; 265/460 В; 277/480 В; 290/500 В; 400/690 В
Постоянного тока
Схемы сети:
- однофазная
- двухфазная с нейтральным проводом
- трехфазная – звезда с и без нейтральным проводом
- трехфазная – треугольник
- трехфазная – звезда без нейтральным проводом по схеме Arona
- трехфазная –теругольник по схеме Arona
- с трансформаторами тока и напряжения

Возможности

Анализатор обеспечивает всесторонние измерения параметров качества электропитания по классу S согласно стандарту IEC 61000-4-30, что гарантирует высокую точность результатов. Даже когда температура окружающей среды достигает -20ºC, измерения надежны, а работа прибора стабильна – благодаря включению встроенного нагревателя.

Благодаря внутреннему аккумулятору, анализатор не отключается вместе с просадкой напряжения, а продолжает регистрацию – даже до 6 часов. Данные записываются на съемную карту памяти емкостью 2 Гб. Их можно считать с карты памяти, используя слот USB или с помощью внешнего считывающего устройства, а затем провести анализ в программе Sonel Analiza.

Представление данных

Все зарегистрированные параметры – в том числе указанные события – можно легко считать с помощью специального программного обеспечения Sonel Analiza. Расширенные функции приложения позволяют ознакомиться с собранными результатами и сохранить их на жесткий диск компьютера – в виде необработанных данных или отчетов.

Sonel Analiza постоянно обновляется и развивается. Это позволяет пользователям идти в ногу с последними требованиями норм и стандартов.

Область применения

PQM-700 играет свою роль в промышленности - у электриков, в сервисных службах электросетей и т.п. - как дешевый, многофункциональный регистратор параметров электропитания различных нагрузок.Он также найдет себе применение у потребителей и производителей энергии (ветряные электростанции, фотоэлектрические станции), где требуется 4-х квадрантный анализ электропитания.

SONEL ANALIZA

Программа Sonel Analiza - это приложение, необходимое для работы с анализаторами PQM. В зависимости от используемого сопрягающего инструмента, программа позволяет:

настраивать конфигурацию анализатора,
считывать данные регистратора,
просматривать параметры сети в реальном времени (с возможностью передачи данных по модему GSM),
удалять данные из анализатора,
представлять данные в виде таблиц,
представлять данные в виде графиков,
анализировать данные на соответствие стандарту PN-EN 50160, регламенту энергосистемы и другим условиям сравнения, установленным пользователем,
анализ данных и формирование отчетов в соответствии со стандартом PN-EN 50160, регламентом энергосистемы и другим, определяемым пользователем условиям, также для фотоэлектрических микроустановок до 50 кВт, с разбивкой по состояниям активной мощности P> 0, P <0 и P = 0 и с учетом графиков Q₁ = f (U₁/U_n) и cosφ = f (P/P_n),
независимо работать с несколькими анализаторами,
обновлять программное обеспечение до новой версии через веб-сайт.

Программа позволяет считывать выбранные параметры и представлять их графически в реальном времени. Параметры измеряются независимо от записи регистрации в память. Пользователь может увидеть:

графики сигналов напряжения и тока (осциллограммы),
графики изменений напряжений и токов во времени,
векторную диаграмму,
измерение нескольких параметров,
гармоники и мощность гармоник,
интергармоники.

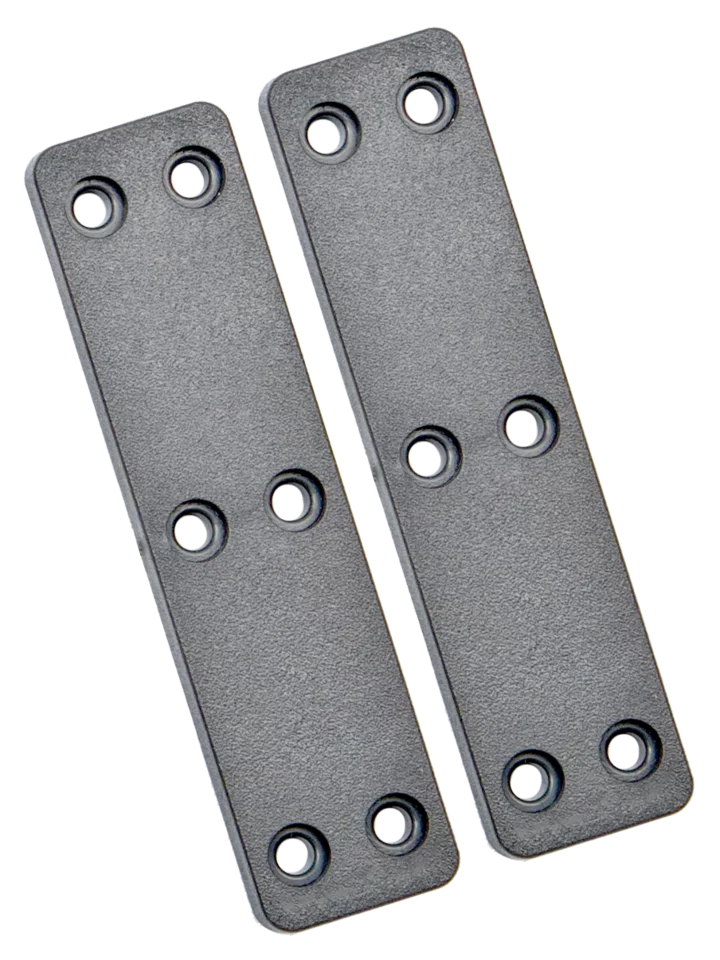

Plates for pole mounting
